WOES智能优化节能系统是一套以节能降耗为核心目的的能源在线监测与分析管理系统。它是通过对企业的节能设备、主要工艺设备、主要耗能设备的能耗和工况进行***监测、诊断与分析，采用设备节能、工艺优化节能、管理策略优化节能等多种手段相结合的方式，为用户提供适应用户生产线工艺工况差异化特点的系统节能产品、节能策略方案、节能管理与服务平台，进而构建“企业（集团）能源管控中心”，为用户经济用能、合理用能提供产品、技术、策略、方法和信息支持，使用户整个生产线实现节能5%-30%。

系统结构

系统组成

WOES智能优化节能系统采用了***分层分布式系统结构，该系统分为三层：管理层、信息层、设备层。

系统单元描述

管理层

管理层包括数据服务器、Web服务器、应用服务器、现场管理用户端、移动管理用户端、远程服务用户端、能源监察用户端等。

数据服务器与系统服务程序是整个系统的核心，完成能源数据的处理、存储及与其他系统的数据交换等功能。现场管理用户端、移动管理用户端、远程服务用户端、能源监察用户端分别为不同角色的使用者提供不同的使用功能，通过***、多角度的用能管理与服务，提升企业用能效率，实现节能降耗的目的。

 信息层

信息层由各类通讯设备组成，实现数据的上传下达，可根据现场情况灵活采用有线或无线的通讯方式。数据传输符合DLT698.31-2010第4.7.7条中规定，可兼容工业主流的通讯协议与接口，另外可通过OPC接口与其他软件系统进行数据交互，减少硬件投资。

设备层

设备层由节能设备和各类能源测控终端组成，测控终端实现能源数据的采集、计算处理、上传以及执行或转发主站下发的控制命令等功能，节能设备是实现系统各节能策略执行主体。

        系统软件功能

        数据采集

采集各项能源数据，实现对企业运行数据实时监视、报警、分析、计算、统计等功能。

能源实时监控

报警、日志

提供面向安全和能耗异常的报警和日志的查询。如：主辅关联设备运行异常及处理的记录，帮助用户规范管理、督促考核或通过增加控制策略优化工艺控制减少能源浪费。

能源质量分析

通过一定的检验手段，例如：质量统计分析、质量跟踪、趋势评估、越线警告、能源质量报告、交互式的质量数据查询工作等，对外供的水、电、气等各种能源介质进行质量控制，平衡能源介质品质与产品成本的矛盾。

能耗设备管理

对重点的能耗设备进行管理，包括：设备参数管理、设备维护管理、设备故障管理等。建立健全设备的电子档案，便于进行设备检修、维护保养等工作，以达到保障设备稳定运行、延长设备使用寿命的目的。

能耗分析

通过报表的形式，将能源数据按区域、部门、车间、工序、班次、时间等方式进行统计，实现能源数据的横向、纵向对比分析。

通过多层面的对比分析发现能源浪费的漏洞、挖掘能效提升的空间，以报表分析的结果为指导，采取优化用能的时间和结构、淘汰落后的能耗设备、能耗设备与节能设备运行参数的自寻优、作业人员的节能操作培训、***用能过程的管控、满足生产要求为前提的工艺参数微调等措施实现节能降耗。

实施流程

现场工况调查

对有意向的用户***行现场调查，根据用户的系用能结构，分层次、分段勘察用户用能情况，了解用户主要能耗设备运行状况，现场实际调查了解用户的设备配置、负荷、损耗，生产工艺、用能管理等情况，收集用户已有的用能数据报表，并测试关联数据，定位节能点和初步节能措施；

节能优化方案设计

对现场工况调查的数据进行整理、分析，从设备运行效率提升、工艺优化、用能管理策略优化三个方面为用户提供建议性节能实施方案，同时为用户分析详细的投资效益，与用户共同开展方案评审会，解答疑惑，商定技术细节，确认***终系统节能改造方案；

组建能源管控中心

在改造方案的基础上做出具体的施工方案，主要包括以下几项内容：详细的施工图、施工计划与步骤、产品明细表、材料明细表、所需资源及双方协助配合事宜等。施工方案需经用户作***确认，并根据用户的意见做出相应的修改。履行合同和技术方案约定的所有智能化通讯装备、节能产品、自动化控制设备的指导安装和调试并投用；

实施节能降耗

通过智能优化节能系统组建企业电能管控中心，投用节能产品和自动化控制设备直接节能降耗，同时实施用能数据分析，综合工艺和管理节能，优化节能产品和自动化控制设备的运行参数，实现***管控，实现深度节能降耗；

持续优化服务

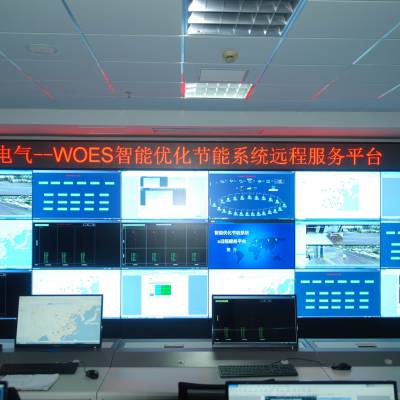

利用远程能源综合服务平台，我公司的技术团队帮助用户解读用能数据，从自动化与节能的***方向发现隐性的节能空间，并将市场上同行业其他厂家的优良节能方案移植导入，提出现实的可执行的解决方案。

通过能源管控中心和远程能源综合服务平台持续优化的服务，将系统节能构成一个***闭环，达到持续的节能增效、降***的目的。

用户收益

系统应用

万洲电气智能优化节能系统不仅在工矿企业的应用中取得了理想的节能效果，而且在商场宾馆、办公楼宇、学校医院、市政单位等领域为用户创造着持续的收益。

 近期案例

2014年6月万洲电气为某省级节能监察中心建立远程能源监测平台，支持***节能减排工作

2014年6月万洲电气携手重庆某高校打造绿色校园

2014年6月万洲电气助力安阳某焦化企业节能技改，打造能源管控中心

2014年5月万洲电气为某集团企业旗下5条水泥生产线建立能源管控中心，助力企业节能降耗

2014年5月万洲电气在湖南省为多家高耗能企业组建能源监测系统，协助企业完成数据上传工作

2014年4月万洲电气为襄阳市某县级人民医院建立能源管控中心

2014年4月万洲电气为江西某钢厂提供节能解决方案

2014年4月万洲电气为安徽某木业生产厂家提供持续优化方案

2014年3月万洲电气为红城某水泥厂建立能源管控中心
